รถกระป๋องเป็นได้มากกว่าที่คุณคิด เพียงเพิ่มกลไกอีกนิดก็จะได้เรือบังคับจากฝีมือคุณเอง

งบประมาณ 90 บาท (ไม่รวมแผงวงจรรถกระป๋อง)

สวัสดีครับชาว HOBBY ELECTRONICS ฉบับนี้เราจะหยิบรถกระป๋องที่เคยฮิตติดตลาดมาแล้ว มาดัดแปลงให้เป็นเรือกระป๋องที่สามารถบังคับได้ เดินหน้า ถอยหลัง เลี้ยวซ้าย เลี้ยวขวา ตามคำสั่งผู้บังคับ เพื่อนำมาดัดแปลงให้เกิดความแปลกใหม่ไม่ซ้ำซากจำเจ

แถมยังทำให้ท่านผู้อ่านได้เรือบังคับ ราคาประหยัดจากฝีมือเราเอง ซึ่งสร้างความสนุกสนาน ในการบังคับ ไม่แพ้ที่เคยเล่นรถกระป๋องเลยทีเดียว พร้อมแล้วเตรียมลงมือทำกันเลยดีกว่าครับ

โครงสร้างชิ้นส่วนเรือ

ในส่วนการทำเรือนั้น เราสามารถหาซื้อเรือสวยๆ ได้ตามร้านขายของเล่น ซึ่งมีแบบให้เราเลือกมากมาย เมื่อเราได้เรือมาแล้ว ก็จะต้องนำมาดัดแปลงโครงสร้าง โดยเริ่มจากส่วนด้านบนของเรือก่อน เราจะต้องดูตำแหน่งว่าจะให้สายไฟผ่านดาดฟ้าเรือตรงจุดใด จากนั้นเราจะทำการเจาะรู ที่ส่วนบนของเรือ เพื่อให้สามารถร้อยสายไฟไปยังมอเตอร์ และตัวบังคับเลี้ยวซ้ายขวาได้

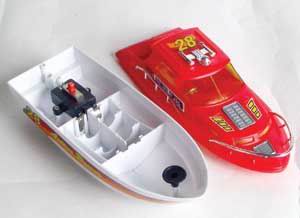

รูปที่ 1 สภาพบอดี้ของเรือกระป๋องเดิมๆ ก่อนที่จะมาดัดแปลงใส่วิทยุบังคับ จะมีแค่มอเตอร์ขับใบพัด และหางเสือที่ปรับตำแหน่งได้แบบคงที่เท่านั้น

จากนั้น เมื่อเราได้ดัดแปลงโครงสร้างส่วนบนของเรือกระป๋องแล้ว เรามาดูในส่วนของตัวเรือ จากการที่เราได้ดูโครงสร้างภายในของเรือด้านล่างแล้ว เราจะต้องกำหนดตำแหน่ง ที่จะทำการวางชิ้นส่วนของกลไก เพื่อให้เรือกระป๋องสามารถเคลื่อนที่ และแล่นได้ตามที่เราต้องการจะให้เป็น

ซึ่งชิ้นส่วนที่จะต้องใส่เพิ่ม เพื่อให้เรือของเราสารมารถที่จะบังคับให้เดินหน้าถอยหลัง และเลี้ยวซ้ายขวาได้นั้น ก็จะประกอบไปด้วย

* แผงวงจรเครื่องรับ (แกะมาจากรถกระป๋องเดิม)
* ชุดบังคับเลี้ยวซ้ายขวา (Actuator) ซึ่งต้องแกะออกมาจากส่วนกลไกของรถเดิม ตัดเอาเฉพาะตัวบังคับ เลี้ยวซ้ายขวา
* ชุดเฟืองขับหางเสือ

เมื่อเราได้วางโครงสร้าง และตำแหน่งของชิ้นส่วนเรียบร้อยแล้ว จากนั้นเราก็จะมาลงมือ ดัดแปลงชิ้นส่วนต่างๆ ในรูปที่ 2 เราจะเห็นว่ามีชิ้นส่วน ที่จะดัดแปลงอยู่สามส่วน คือ ตำแหน่งชิ้นส่วน A (บังคับเลี้ยวซ้ายขวา), ส่วน B (คันส่งบังคับหางเสือ) และส่วน C (ชุดหางเสือ) เพื่อนๆ วางโครงสร้างไว้เรียบร้อยหรือยังครับ หากเตรียมไว้พร้อมแล้วเรามาเริ่มดัดแปลง โครงสร้างของชิ้นส่วนต่างๆ กันเลย

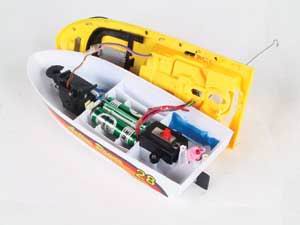

รูปที่ 2 ตำแหน่งที่ต้องดัดแปลง เพื่อให้เป็นเรือกระป๋อง ทำงานเดินหน้าถอยหลัง และเลี้ยวซ้ายขวาได้

ในส่วนของชิ้นส่วนตำแหน่งชิ้นส่วน A ซึ่งจะใช้ทำหน้าที่เป็นกลไกบังคับหางเสือเรือ ให้เลี้ยวซ้ายขวา เพื่อนๆ ที่ชอบแกะชิ้นส่วนรถกระป๋องมาดูเล่น คงจะรู้สึกว่าคุ้นๆ กับอุปกรณ์ส่วนนี้ ว่าคล้ายกับส่วนบังคับ การเลี้ยวล้อหน้าของรถกระป๋อง

ถูกต้องแล้วครับ! เราจะนำชิ้นส่วนนี้มาดัดแปลง เป็นส่วนที่จะใช้ในการบังคับหางเสือ ให้เลี้ยวซ้าย เลี้ยวขวาได้ตามที่เราต้องการ เห็นมั้ยละครับว่าชิ้นส่วนของรถกระป๋อง นอกจากจะใช้บังคับ ให้รถวิ่งได้แล้ว ยังสามารถนำมาดัดแปลงให้เรือแล่นได้อีกด้วย

รูปที่ 3 ชุดบังคับเลี้ยวซ้ายขวา (Actuator) ได้มาจากส่วนบังคับการเลี้ยวซ้าย เลี้ยวขวาจากรถกระป๋อง

หลังจากเพื่อนๆ ดัดแปลงโครงสร้างชิ้นส่วน A เสร็จแล้ว มาดูในส่วนของชิ้นส่วน B ต่อกันเลยครับ ดังรูปที่ 4 เพื่อนๆ คงจะสงสัยว่า แล้วชิ้นส่วนนี้ทำเพื่ออะไร และใช้วัสดุอะไรเป็นตัวทำ ง่ายๆ เลยครับ เพียงแค่เพื่อนๆ หาเศษลวดที่เหลือใช้จากงานประดิษฐ์ โดยใช้ลวดขนาดเส้นผ่าศูนย์กลาง 1-1.5 มิลลิเมตร ยาวประมาณ 15 เซนติเมตร มาดัดให้มีลักษณะเป็นคันส่งเหมือนดังรูป สาเหตุที่เราต้อง ทำชิ้นส่วนนี้ขึ้นมา ก็เพื่อใช้เป็นตัวเชื่อมโยง ระหว่างส่วนบังคับการเลี้ยวซ้าย เลี้ยวขวากับเฟือง ที่ใช้บังคับหางเสือเลี้ยวนั่นเอง

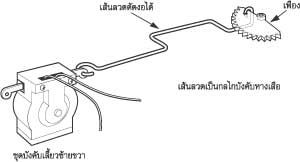

รูปที่ 4 ชิ้นส่วน B คันส่งบังคับหางเสือส่วนที่ทำให้ชุดควบคุมเลี้ยวซ้ายขวา ส่งการควบคุมไปยังหางเสือเรือได้

ส่วนที่ 3 (ส่วน C) คือ ชุดเฟืองขับหางเสือ ส่วนนี้เป็นส่วนที่สำคัญมาก เพราะถือได้ว่าเป็นส่วนที่ ต้องอาศัยฝีมือของแต่ละคน ในการที่จะดัดแปลงหาชิ้นส่วน มาทำให้เกิดการขับเคลื่อน ในส่วนของหางเสือเพื่อให้เรือแล่นเลี้ยวซ้ายเลี้ยวขวาได้ดังใจเรา ในรูปที่ 5 เพื่อนๆ จะเห็นว่า เราจะใช้เฟืองธรรมดา ที่ใช้ในการดัดแปลงรถกระป๋องมาทำให้เกิดประโยชน์ โดยเราจะผ่าเฟือง ออกเป็นสองส่วน โดยใช้เลื่อยฉลุตัดแบ่ง ให้สังเกตส่วนที่เราจะใช้ คือส่วนที่มีช่อง สำหรับเสียบแท่งเหล็ก จากนั้นเจาะรูเพื่อใช้เป็นที่เกี่ยวลวดคันส่งกับชุดบังคับเลี้ยว เมื่อเราได้ในส่วนของเฟืองแล้ว เรามาดูส่วนอื่นๆ ที่จะต้องใช้เป็นองค์ประกอบเพิ่มเติม เพื่อที่จะทำให้หางเสือ ขยับได้อย่างคล่องแคล่ว มีประสิทธิภาพ อันได้แก่ ปลอกฉนวนหุ้มสายไฟ (ตัดจากสายไฟทั่วๆ ไปใช้เฉพาะส่วนที่เป็นปลอกเท่านั้นสายไฟด้านในดึงออก) ชิ้นส่วนนี้เราจะนำมา เป็นตัวปิดล็อกส่วนบนที่เสียบลงบนแท่งเหล็ก สำหรับกันไม่ให้เฟืองหลุด

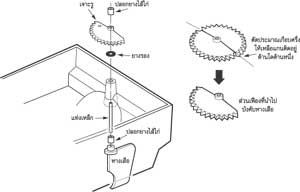

รูปที่ 5 ชิ้นส่วนชุดเฟืองขับหางเสือ

ส่วนต่อมาคือ ลูกยางเทป (ซึ่งหาซื้อได้ตามร้านขายอุปกรณ์อิเล็กทรอนิกส์ทั่วๆ ไป) แต่จุดสำคัญอยู่ที่เราต้องหาไส้ไก่ (หาซื้อได้ตามร้านซ่อมจักรยานทั่วไป) โดยจะสวมไส้ไก่ ลงไปที่ลูกยางเทป เพื่อป้องกันน้ำเข้าเครื่อง และช่วยในการบังคับหางเสือได้ง่ายขึ้น

ส่วนที่ใช้เชื่อมระหว่างเฟืองกับหางเสือ เราจะใช้แท่งเหล็กที่ใช้ในการดัดแปลงรถกระป๋อง มาเป็นตัวเชื่อม โดยมีการใช้ไส้ไก่สวมไปที่ช่วงต่อระหว่างแท่งเหล็ก กับหางเสือเพื่อป้องกัน น้ำเข้าตัวเครื่อง

หลักการทำงาน

สำหรับหลักการทำงานของเรือกระป๋อง จะมีส่วนเหมือนกับการทำงานของรถกระป๋อง เพราะเราได้นำส่วนของวงจรรถกระป๋อง มาทำให้เกิดความแปลกใหม่ โดยนำวงจรมาใส่ลงในเรือแทน เพื่อให้สามารถบังคับการแล่นของเรือได้ ลักษณะการบังคับ ก็จะมีลักษณะเช่นเดียวกับรถกระป๋อง คือ กดที่รีโมตวิทยุบังคับ เพื่อให้เรือเลี้ยวซ้ายเลี้ยวขวา, เดินหน้าถอยหลัง ตามต้องการ

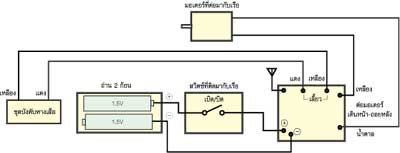

รูปที่ 6 ไดอะแกรมการเดินสายภายในเรือกระป๋อง จากแผงวงจรไปยังมอเตอร์, ตัวบังคับเลี้ยว (Actuator) และแบตเตอรี่

ขั้นตอนการประกอบ

หากเราเตรียมอุปกรณ์ต่างๆ ตามแบบครบแล้ว ก็ถึงเวลาสร้างเรือด้วยฝีมือของเราได้เลยครับ

ขั้นตอนที่ 1 สำรวจดูจุดที่จะเจาะรู เพื่อเป็นช่องที่ให้สายไฟผ่าน ซึ่งก็จะขึ้นอยู่กับ บอดี้เรือเดิมที่เราซื้อมา

ขั้นตอนที่ 2 ตัดส่วนของตัวที่ใช้บังคับเลี้ยวซ้าย เลี้ยวขวาออกจากโครงรถกระป๋อง แล้วนำติดบริเวณ ที่ว่างตรงส่วนหัวเรือ โดยใช้กาวพลาสติกเป็นตัวเชื่อมติด

ขั้นตอนที่ 3 นำลวดมาดัดตามแบบเตรียมไว้ สำหรับเป็นตัวเชื่อมการทำงาน ของส่วนบังคับเลี้ยวซ้าย เลี้ยวขวากับหางเสือ

ขั้นตอนที่ 4 เตรียมในส่วนเฟือง, ปลอกสายไฟ, ลูกยางเทป, ไส้ไก่, เพลารถกระป๋อง (ตัดมาไว้สวมเฟือง)

ขั้นตอนที่ 5 นำชิ้นส่วนที่เตรียมไว้ในขั้นตอนที่ 4 มาประกอบติดกับหางเสือ แล้วนำลวดที่ดัดไว้มาเชื่อม โดยเกี่ยวไว้ตัวบังคับเลี้ยว และเฟืองบริเวณที่เจาะรูไว้

ขั้นตอนที่ 6 นำส่วนของแผงวงจรรถกระป๋องมาติดตั้ง ไว้บริเวณส่วนบนของเรือ แล้วนำสายไฟดึงผ่าน ช่องที่ได้เจาะรูไว้ เพื่อนำไปเชื่อมติดกับส่วนของมอเตอร์ และตัวบังคับการเลี้ยว

ขั้นตอนที่ 7 ทำการประกอบปิดในส่วนฝาเรือ และตัวลำเรือ และขันนอตให้เรียบร้อย จากนั้นให้สังเกตดูว่า มีช่องว่างตรงจุดใดหรือเปล่า ที่อาจจะทำให้น้ำสามารถผ่านเข้าตัวเครื่องได้ หากมีต้องแก้ไขให้ให้ปิดสนิท

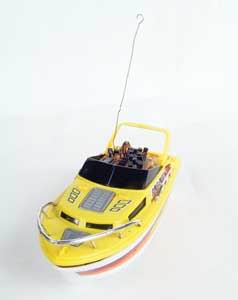

รูปที่ 7 เรือกระป๋องที่ประกอบ (ดัดแปลง) เสร็จแล้ว
(ก) มองจากด้านบน
(ข) ด้านหน้า

ทดลองการแล่นของเรือ และข้อเสนอแนะ

เมื่อส่วนของตัวเรือเรียบร้อยแล้ว เพื่อนๆ คงอยากจะนำเรือกระป๋องลำนี้แล่นในน้ำแล้ว ใช่มั้ยละครับ! แต่ก่อนที่เราจะนำเรือไปแล่นบนน้ำ เราลองทดสอบการทำงานของเรือดูก่อนว่า มีประสิทธิภาพ ในการทำงานมากน้อยแค่ไหน

โดยลองกดสวิตช์ที่ใช้บังคับดูว่า เรือสามารถวิ่งได้หรือเปล่าทั้งการแล่นไปข้าง การถอยหลัง และตรวจเช็คในส่วนของหางเสือ หากกดสวิตช์บังคับเลี้ยวซ้าย เลี้ยวขวา แล้วดูว่าหางเสือ ขยับตามที่เราบังคับหรือเปล่า ถ้าขยับตาม แสดงว่าไม่มีปัญหาอะไร

ส่วนเทคนิคและข้อเสนอแนะคือ ให้สังเกตดูเวลานำเรือวางบนน้ำ ลักษณะตัวเรือมีน้ำหนักสมดุล เท่ากันทั้งสองด้านหรือไม่ หากไม่สมดุลผมขอแนะนำว่า เราควรจะหาวัตถุ ที่มีอยู่ใกล้ตัว มาเป็นตัวถ่วงน้ำหนัก โดยใส่ลงไปในตัวเรือเพื่อให้เรือเกิดการสมดุลทั้งสองด้าน (อาจจะใช้ดินน้ำมันที่เหลือจากการทำงานอื่นๆ มาเป็นตัวถ่วงน้ำหนักเอาไว้ ก็ได้ครับ)

สิ่งที่สำคัญอีกประการหนึ่ง ในส่วนของหางเสือ และใบพัด ต้องมีระยะห่างที่พอดี ไม่ห่างกัน หรือชิดกันมากเกินไป แล้วเรือจะแล่นได้ดีครับ และตรงบริเวณส่วนของวงจร เราอาจจะหาแผ่นพลาสติก มาปิดไว้เพื่อป้องกันน้ำครับ

เมื่อได้เรือกระป๋องที่เสร็จสำเร็จ เป็นเรือที่สามารถบังคับแล้ว เล่นคนเดียวอาจจะไม่สนุก ผมขอแนะนำว่า น่าจะชวนเพื่อนๆ คนอื่นๆ มาทำแข่งกันดูนะครับแล้วดูซิว่า! เรือของใครจะแล่นได้ดีกว่ากัน

รายการอุปกรณ์

ส่วนบอดี้เรือ ...1 ลำ
แผงวงจรรถกระป๋องพร้อมตัวรีโมตบังคับ ...1ชุด
ชิ้นส่วนบังคับการเลี้ยวล้อหน้าของรถกระป๋อง ...1 ชุด
เฟือง ...1 อัน
ลูกยางเทป ...1 อัน
เพลารถกระป๋อง ...1 แท่ง
ไส้ไก่ ...1 เส้น
ลวดคันส่ง ...1 เส้น
ชุดเลื่อยฉลุ, สายไฟ, ตะกั่ว, ชุดกาวปืน
