เหินฟ้าไปกับเครื่องบินกระป๋องที่ใครๆ ก็สร้างได้

สวัสดีครับ ท่านผู้อ่าน Hobby & Electronics ทุกท่าน เมื่อราวปลายปีที่ผ่านมา มีของเล่นชิ้นหนึ่ง ที่เข้ามามีบทบาท มากมายกับเด็กๆ สิ่งนั้นก็คือ รถบังคับด้วยวิทยุขนาดเล็ก มาตราส่วน 1:32 ที่เราเรียกกันติดปากว่า "รถกระป๋อง" ซึ่งได้มีการเล่นกัน อย่างแพร่หลาย ไม่เว้นแม้กระทั่งผู้ใหญ่ หลายๆ ท่านก็พลอยหลงใหลไปด้วย มีการนำรถมาปรับปรุง พัฒนาให้มีสมรรถนะสูง จนบริษัทผู้ผลิตเองยังงง มีการจัดแข่งขันประลองความเร็ว ทั้งนัดเล็กนัดใหญ่ ในหลายสนามทั่วประเทศ จนอาจกล่าวได้ว่าเป็น "Car of the year 2001" เลยก็ว่าได้ ต่อมากระแสความนิยม ก็ลดน้อยลง จนในปัจจุบัน เหลือผู้ที่ยังเล่นอย่างเป็นจริงเป็นจัง อยู่ไม่กี่ท่าน รถคันเก่งที่เคยพกใส่กระเป๋ารักดังดวงใจ ห้ามใครแตะต้อง ก็เลยหมดคุณค่า กลายเป็นของเล่นเก่า นานวันก็ลืมเลือน แล้วก็หาย หาไม่เจอ ในฉบับนี้ ก็เลยจะแนะนำให้ท่านผู้อ่าน ที่เคยมีรถกระป๋องแล้ว ไม่รู้จะเอาไปเล่นที่ไหน ก็เอามาดัดแปลง แปรสภาพมาเป็นเครื่องบินเล็ก บังคับด้วยวิทยุรถกระป๋อง ซะเลย

เครื่องบินเล็กบังคับด้วยวิทยุ จากรถกระป๋องที่จะแนะนำให้ทำเล่นกันนี้ เป็นเครื่องบิน กึ่งจำลอง (semi scale) ของเครื่องบินลำเลียงขนาดเล็กแบบ CASA ซึ่งมีใช้ในกองบินเกษตร ในการทำฝนเทียม เป็นเครื่องบินปีก อยู่เหนือลำตัว ใช้มอเตอร์ 2 ชุด สามารถบังคับด้วยวิทยุ 3 แชนเนล หรือใช้วิทยุจากรถกระป๋อง มาดัดแปลงก็ได้ โดยใช้แปลนแบบ PA-1 ของ EZWing พร้อมรายละเอียดในคู่มือ สร้างมาอธิบายวิธีการสร้าง ซึ่งไม่ยากซับซ้อนอะไรนัก อาศัยฝีมือ ทางการประดิษฐ์เล็กน้อย กับทักษะทางอีเล็กทรอนิกส์เบื้องต้น ก็สามารถสร้างได้ โดยใช้งบประมาณนิดหน่อยเท่านั้น ระดับทักษะของเด็ก ที่สามารถสร้างและบินได้ เท่าที่ผู้เขียน ได้เคยทดสอบมา คือตั้งแต่ ป.5 ก็ทำได้แล้ว แต่ต้องมีผู้ใหญ่คอยดูหน่อย แต่ระดับ ม.2 ขึ้นไป ก็สบายมาก แถมจะดัดแปลงเป็นแบบอื่นๆ เองได้ด้วยครับ

วัสดุอุปกรณ์

1. โฟมแผ่นชนิด 1 1/2 ปอนด์ หนา 1 นิ้ว
2. โฟมอัด หนา 5 มิลลิเมตร
3. ไม้บัลซ่าชนิดแผ่น หนา 1.5 มิลลิเมตร
4. ไม้บัลซ่าชนิดเส้น ขนาด 6x6 มิลลิเมตร
5. ไม้ไผ่เส้นกลม เส้นผ่าศูนย์กลาง 4 มิลลิเมตร
6. กาวใส ชนิดไม่กัดทำลายเนื้อโฟม
7. เทปกาวใสขนาด 1 นิ้ว
8. แผ่น PVC หรือปกแฟ้มพลาสติก
9. ลวดสปริง ขนาด 1 มิลลิเมตร
10. ลวดสปริง ขนาด 0.7 มิลลิเมตร
11. รถบังคับด้วยวิทยุ (รถกระป๋อง)
12. มอเตอร์ Speed 130 พร้อมชุดเกียร์ทด 5 : 1
13. สายไฟเส้นเล็กๆ และแจ๊คสำหรับต่อสาย
14. ชุดรีเลย์ 3 โวลต์ 6 ขา หรือ 8 ขาก็ได้
15. ใบพัดเครื่องบินเล็ก U-150 ขนาด (6 นิ้ว) 2 ใบ
16. ด้ายเย็บผ้า

เครื่องมือที่จำเป็น

1. มีดคัตเตอร์ เล็ก, ใหญ่ พร้อมแผ่นรองตัด
2. ไม้บรรทัดเหล็ก, ไม้บรรทัดฉาก
3. คีมดัดและตัดลวด
4. เข็มหมุดหัวโต
5. กระดาษทรายละเอียด (กระดาษทรายน้ำเบอร์ 400-600)
6. เครื่องตัดโฟม

ขั้นตอนการสร้างการสร้างลำตัวและชุดหาง

1. ขยายแบบให้มีความยาวของลำตัว เท่ากับ 22 นิ้ว หรือขยายแบบให้ระยะ จากชายหน้าปีก ถึงชายหลังปีกมีความกว้าง 15 เซนติเมตร จากแบบให้ลงกระดาษ A1 ได้พอดี แล้วลอกแบบ ลงบนโฟมอัด 5 มิลลิเมตร และใช้คัตเตอร์ตัดออกมาเป็นชิ้นๆ เวลาตัดระวังมุมทุกมุมให้ได้ฉาก

2. ลอกแบบส่วนของหัวลงบนโฟมหนา 1 นิ้ว จำนวน 2 ชิ้นประกบกันและตัดออก ลักษณะของโฟมชิ้นนี้ จะเป็นส่วนหัวซึ่งสามารถประกบ ส่วนหัวของชิ้นที่เป็นโฟม 5 มิลลิเมตร ได้พอดี

3. ประกอบชิ้นส่วนลำตัวเข้าด้วยกัน (รูปที่ 1) พยายามจัดให้มุมทุกมุมได้ฉาก และได้ระดับเสมอกันทั้ง 2 ด้าน ปล่อยทิ้งไว้ให้แห้ง

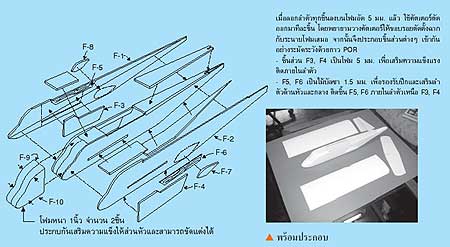

รูปที่ 1 การประกอบชิ้นส่วนลำตัว

เมื่อลอกลำตัวทุกชิ้น ลงบนโฟมอัด 5 มม. แล้ว ใช้คัตเตอร์ตัดออกมาทีละชิ้น โดยพยายามวางคัตเตอร์ ให้ขอบรอยตัดตั้งฉากกับระนาบโฟมเสมอ จากนั้นจึงประกอบชิ้นส่วนต่างๆ เข้ากันอย่างระมัดระวัง ด้วยกาว POR
- ชิ้นส่วน F3, F4 เป็นโฟม 5 มม. เพื่อเสริมความแข็งแรงติดภายในลำตัว
- F5, F6 เป็นไม้บัลซา 1.5 มม. เพื่อรองรับปีกและเสริมลำตัวด้านหัวและกลาง ติดชิ้น F5, F6 ภายในลำตัวเหนือ F3, F4

4. ลอกแบบชุดหางลงบนโฟม 5 มิลลิเมตรแล้วตัดออกมาเป็นชิ้น (รูปที่ 2)

รูปที่ 2 การประกอบชิ้นส่วนหาง

ชุดหางประกอบด้วยชิ้นส่วน 6 ชิ้น ตัดออกมาจากโฟม 5 มม. ระหว่างรอยต่อของรัดเดอร์ และ FIN ให้ใช้คัตเตอร์ตัดขอบให้เฉียงทำมุมประมาณ 45 องศา แล้วใช้เทปกาวใสปิดตรงรอยต่อ

5. นำชิ้นส่วน FIN และ รัดเดอร์มาวางชนกัน ในตำแหน่งบนแบบ แล้วใช้คัตเตอร์กรีด เป็นมุมเฉียงตรงด้านที่ชนกัน เพื่อให้รัดเดอร์ สามารถพับไปทางซ้าย และขวาได้ในมุมที่มากขึ้น แล้วใช้เทปใสปิดด้าน ที่ไม่ได้กรีดด้านเดียว ทำให้เป็นบานพับ (รูปที่ 3) แล้วติดตั้งชุดหางลง บนส่วนท้ายของลำตัว โดยให้ได้มุมฉากทั้ง FIN STAB และลำตัว

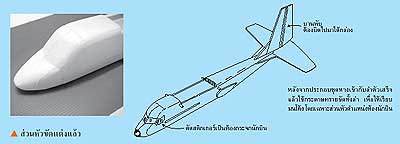

รูปที่ 3 การประกอบชุดหางเข้ากับลำตัว

หลังจากประกอบชุดหางเข้ากับลำตัวเสร็จแล้วใช้กระดาษทรายขัดทั้งลำ เพื่อให้เรียบมนโค้ง โดยเฉพาะส่วนหัวตำแหน่งห้องนักบิน

6. ใช้กระดาษทรายบรรจงขัดแต่งลำตัว ในส่วนหัวให้ได้รูปทรง ส่วนหัวเครื่องบินตามแบบ ขัดลบมุมของลำตัว และรอยต่อต่างๆโดยรอบ โดยในการขัดแต่งต้องระวัง ให้เท่ากันทั้ง 2 ด้าน

7. ลอกแบบชิ้นส่วนไม้รองใต้ปีกลงบนไม้บัลซ่า 1.5 มิลลิเมตร ตัดออกมา 2 ชิ้น แล้วติดลงในลำตัว ตรงตำแหน่งในแบบ แล้วเจาะรูเพื่อสอดแกนไม้ไผ่ 4 มิลลิเมตร เพื่อเป็นแกนรัดปีก จากนั้น ก็นำลวดสปริง 1 มิลลิเมตร มาดัดเป็นขาล้อ ใส่ล้อรถกระป๋อง แล้วติดเข้าที่ด้านใต้ของลำตัว

การสร้างปีก

เครื่องตัดโฟมที่ใช้ตัดปีก มีลักษณะเป็นลวดความร้อน ขึงตึงบนก้านสปริง ความยาวเส้นลวด ไม่น้อยกว่า 22 นิ้ว สำหรับท่านที่ยังไม่มีเครื่องตัดโฟม ก็สามารถสร้างเองได้ไม่ยากนัก (รูปที่ 4)

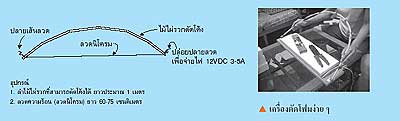

รูปที่ 4 เครื่องตัดโฟมสร้างได้ง่ายๆ ด้วยไม้ไผ่และลวดความร้อน

อุปกรณ์
1. ลำไม้ไผ่รวกที่สามารถดัดโค้งได้ ยาวประมาณ 1 เมตร
2. ลวดความร้อน (ลวดนิโครม) ยาว 60-75 เซนติเมตร

วิธีการตัดปีกโฟมด้วยเครื่องตัดโฟม เริ่มต้นจากการลอกแบบริบ (RIB) ลงบนไม้อัดบางๆ หรือแผ่นอะลูมิเนียม แล้วตัดออกมาจำนวน 2 ชิ้น นำโฟม 1 นิ้ว ตัดขนาดกว่าง - ยาวตามในแบบ แล้วติดแบบริบที่ตัดไว้ 2 ชิ้นที่ปลายด้านยาวของแผ่นโฟม ให้หันไปในทางเดียวกัน แล้ววางแผ่นโฟม ที่ติดแบบริบแล้วตรึงให้แน่นบนโต๊ะเรียบ จากนั้นจ่ายกระแสไฟเข้าเครื่องตัดโฟมให้ลวดร้อน แล้วจึงลากเส้นลวดความร้อน ตัดเนื้อโฟมจากด้านชายหน้า มาชายหลังปีก โดยให้เส้นลวด เกาะเลื่อนตามแนว แบบตลอดการตัด (รูปที่ 5 )

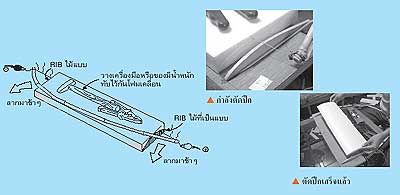

รูปที่ 5 ลักษณะการใช้ลวดความร้อนตัดโฟมทำเป็นปีกเพื่อให้ริบมีความโค้งตามแบบ

จะได้ปีกโฟม ที่มีรูปแบบ ตามแบบริบทุกประการ แล้วจึงทำอีกข้างหนึ่ง ด้วยวิธีเดียวกัน เมื่อได้ปีกทั้ง 2 ข้าง แล้วให้นำปีกมาต่อกัน ด้วยกาวอิพ็อกซี (EPOXY) ให้แนวชายหน้าปีกเสมอและขนานกัน โดยยกมุมปีกด้านหนึ่ง ให้สูงจากพื้นประมาณ 3-4 นิ้ว (รูปที่ 6)

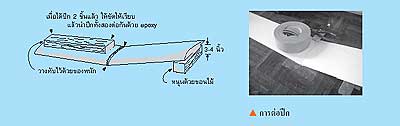

รูปที่ 6 ติดชุดปีกทั้งสอง (ซ้ายและขวา) เข้าด้วยกัน

เมื่อได้ปีกโฟม และต่อปีกเข้าด้วยกันเป็นที่เรียบร้อย ต่อมาคือการติดสปาร์ (SPAR) เพื่อเป็นแกน เสริมความเข็งแรง และเป็นแนวยึดมุมยกปีก โดยใช้ไม้บัลซ่า 6X6 มิลลิเมตร ติดฝังที่ใต้ปีก ในตำแหน่งประมาณระยะ 1/3 ของความกว้างของปีก จากนั้น ตัดไม้บัลซ่าแผ่นหนา 1.5 มิลลิเมตร เพื่อเพื่อทำแท่นมอเตอร์ ตามขนาดในแบบ จำนวน 2 ชิ้น ติดลงที่ใต้ปีกทั้ง 2 ข้าง

เอาละครับ.. ตอนนี้ท่านก็ได้ลำตัว เครื่องบินลำเลียง CASA เป็นที่เรียบร้อยแล้ว ลองประกอบลำตัว ที่ทำเสร็จแล้ว กับปีกที่เพิ่งทำเสร็จดู ซึ่งถ้าไม่มีอะไรผิดพลาด ในขั้นตอนการประกอบ ปีกจะวางลงพอดี กับช่องที่ว่างไว้บนลำตัว

(แปลนเครื่องบินขนาดเท่าแบบจริง ดาวน์โหลดได้ที่ http://electronics.se-ed.com/hobby/)
